ELEMENTOS INVOLUCRADOS EN LA ADMINISTRACIÓN DE RED SON:

A. Objetos: son los elementos de más bajo nivel y constituyen los aparatos administrados.

B. Agentes: un programa o conjunto de programas que colecciona información de administración del sistema en un nodo o elemento de la red. El agente genera el grado de administración apropiado para ese nivel y transmite información al administrador central de la red acerca de:

· Notificación de problemas.
· Datos de diagnóstico.
· Identificador del nodo.
· Características del nodo.

Instalar el Acceso telefónico a redes

Desde "Mi PC - Panel de Control" entramos en "Agregar o Quitar Programas":

Aparecerá la lista de programas instalados en el ordenador:

Elegiremos la ficha "Instalación de Windows" y aparecerá el siguiente mensaje de espera:

y tras unos segundos, la siguiente pantalla:

Haciendo doble clic en la palabra "Comunicaciones" (ojo, no en la marca "v" de la izquierda), saldrá:

Aquí activamos la "v" de "Acceso Telefónico a Redes", y comenzará la copia de los archivos necesarios, pidiéndonos el CD-ROm de Windows si es necesario:

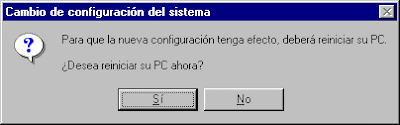

Una vez terminado, debemos reiniciar el PC:

Una vez reiniciado, pulsamos botón derecho en "Entorno de Red", y elegimos "propiedades":

Veremos que el adaptador de acceso telefónico a redes está instalado, como si fuera otra una tarjeta de red.
En el ejemplo, además del modem, disponemos de una tarjeta de red marca Realtek; cada protocolo instalado aparece en dos versiones; una para el acceso telefónico a redes y otra para la tarjeta de red.

Por problemas de seguridad, para evitar que otros internautas puedan acceder a tus carpetas compartidas, conviene quitar el protocolo NetBeui del adaptador de acceso telefónico a redes (si es que estaba). Se puede dejar el netbeui de la tarjeta de red, que no será usado por los internautas, sino sólo por la red local.

TCP/IP

TCP/IP es un conjunto de protocolos. La sigla TCP/IP significa "Protocolo de control de transmisión/Protocolo de Internet" y se pronuncia "T-C-P-I-P". Proviene de los nombres de dos protocolos importantes del conjunto de protocolos, es decir, del protocolo TCP y del protocolo IP.
En algunos aspectos, TCP/IP representa todas las reglas de comunicación para Internet y se basa en la noción de dirección IP, es decir, en la idea de brindar una dirección IP a cada equipo de la red para poder enrutar paquetes de datos. Debido a que el conjunto de protocolos TCP/IP originalmente se creó con fines militares, está diseñado para cumplir con una cierta cantidad de criterios, entre ellos:

• dividir mensajes en paquetes;


• usar un sistema de direcciones;


• enrutar datos por la red;


• detectar errores en las transmisiones de datos.

El conocimiento del conjunto de protocolos TCP/IP no es esencial para un simple usuario, de la misma manera que un espectador no necesita saber cómo funciona su red audiovisual o de televisión. Sin embargo, para las personas que desean administrar o brindar soporte técnico a una red TCP/IP, su conocimiento es fundamental.

TCP/IP es un modelo de capas

Para poder aplicar el modelo TCP/IP en cualquier equipo, es decir, independientemente del sistema operativo, el sistema de protocolos TCP/IP se ha dividido en diversos módulos. Cada uno de éstos realiza una tarea específica. Además, estos módulos realizan sus tareas uno después del otro en un orden específico, es decir que existe un sistema estratificado. Ésta es la razón por la cual se habla de modelo de capas.
El término capa se utiliza para reflejar el hecho de que los datos que viajan por la red atraviesan distintos niveles de protocolos. Por lo tanto, cada capa procesa sucesivamente los datos (paquetes de información) que circulan por la red, les agrega un elemento de información (llamado encabezado) y los envía a la capa siguiente.

El modelo TCP IP se divide en 4 capas

Capa de Acceso a la Red

Los protocolos de esta capa proporcionan al sistema los medios para enviar los datos a otros dispositivos conectados a la red. Es en esta capa donde se define como usar la red para enviar un datagrama. Es la única capa de la pila cuyos protocolos deben conocer los detalles de la red física. Este conocimiento es necesario pues son estos protocolos los que han de dar un formato correcto a los datos a transmitir, de acuerdo con las restricciones que nos imponga, físicamente, la red.
Las principales funciones de los protocolos definidos en esta capa son:
Encapsulación de los datagramas dentro de los marcos a transmitir por la red.
Traducción de las direcciones IP a las direcciones físicas de la red.

Capa de Internet

El protocolo más importante de esta capa y piedra base de toda la Internet es el IP. Este protocolo proporciona los servicios básicos de transmisión de paquetes sobre los cuales se construyen todas las redes TCP/IP. Las funciones de este protocolo incluyen:
Definir del datagrama, que es la unidad básica de transmisión en Internet.
Definir el esquema de direccionamiento de Internet.
Mover los datos entre la capa de acceso a red y la capa de transporte.
Encauzar los datagramas hacia sistemas remotos. (Routing)
Realizar la fragmentación y re-ensamblaje de los datagramas.
Otro protocolo definido en la capa de Internet es el ICMP, protocolo de control de mensajes en Internet. Dicho protocolo usa el sistema de envío de mensajes del IP para enviar sus propios mensajes.
Los mensajes enviados por este protocolo realizan las siguientes funciones:
Control de flujo: Cuando los datagramas llegan demasiado rápido a una maquina, de forma que esta no tiene tiempo para procesarlos, el ICMP de dicha maquina enviará al emisor de los datagramas un mensaje para que detenga el envío temporalmente.
Detección de destinos inalcanzables: Cuando no se puede alcanzar la dirección de destino de un datagrama, la máquina que detecta el problema envía a la dirección de origen de ese datagrama un mensaje notificando dicha situación.
Redireccion de rutas: Cuando a un gateway, le llega un datagrama a enviar a una máquina, y existe otro gateway que resulta ser una opción mejor para enviar dicho datagrama, el primer gateway envía al emisor un mensaje comunicándole dicha situación para que el envío se haga a través del segundo gateway.
Chequeo de sistemas remotos: Una máquina que necesite saber si otra máquina de otra red está conectada y operacional le enviara un mensaje, llamado echo, que la otra máquina devolverá si está conectada y operacional. El comando ping de Unix utiliza este protocolo.

Capa de transporte

Los dos protocolos más importantes de esta capa son el TCP y el UDP. El primero se encarga de los servicios de envío de datos con detección y corrección de errores. El UDP proporciona servicios de envío de datagramas sin conexión.
El protocolo UDP proporciona a los programas de aplicación acceso directo al envío de datagramas, parecido al servicio que proporciona el IP. Este permite a las aplicaciones intercambiar mensajes con un mínimo de supervisión por parte del protocolo.
Este protocolo se usa principalmente en:
Envío de pequeñas cantidades de datos, pues seria mas costoso supervisar el establecimiento de conexiones y asegurar un envío fidedigno que retransmitir el conjunto de datos completo.
Aplicaciones que se ajustan al modelo "pregunta-respuesta". La respuesta se puede usar como una confirmación a la pregunta. Si no se recibe respuesta, en un cierto periodo de tiempo, la aplicación, simplemente, vuelve a enviar la pregunta.
Aplicaciones que tienen su propio sistema de verificar que el envío de datos ha sido fidedigno y no requieren este servicio de los protocolos de la capa de transporte.
Las aplicaciones que requieren de la capa de transporte un servicio de transmisión de datos fidedigno, usan el protocolo TCP. Este protocolo verifica que los datos se envíen a través de la red adecuadamente y en la secuencia apropiada. Las características de este protocolo son:
Fiabilidad.
Orientado a la conexión y al flujo de datos.

Capa de aplicación

En esta capa se incluyen los procesos que usan los protocolos de la capa de transporte. Hay muchos protocolos de aplicación La mayor parte proporcionan servicios de usuario y constantemente se añaden nuevos servicios. Algunos de los protocolos mas conocidos de esta capa son:
Telnet: Protocolo que permite la conexión remota de terminales.
FTP: Utilizado para efectuar transferencias interactivas de ficheros.
SMTP: Este es el protocolo que nos permite enviar correo a través de la red.
Estos tres protocolos hacen uso de los servicios orientados a la conexión del TCP.
Algunos protocolos que, en cambio, usan los servicios del UDP son:
DNS: Protocolo que traduce en direcciones IP los nombres asignados a los dispositivos de la red.
NFS: Protocolo que permite la compartición de ficheros por distintas maquinas de una red.
RIP: Utilizado por los dispositivos de la red para intercambiar información relativa a las rutas a seguir por los paquetes.

Redes de Área Local (LAN)

Son redes de propiedad privada, de hasta unos cuantos kilómetros de extensión. Por ejemplo una oficina o un centro educativo.

Se usan para conectar computadoras personales o estaciones de trabajo, con objeto de compartir recursos e intercambiar información.

Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce, lo que permite cierto tipo de diseños (deterministas) que de otro modo podrían resultar ineficientes. Además, simplifica la administración de la red.

Suelen emplear tecnología de difusión mediante un cable sencillo al que están conectadas todas las máquinas.

Operan a velocidades entre 10 y 100 Mbps.

Tienen bajo retardo y experimentan pocos errores.

Redes de Área Metropolitana (MAN)

Son una versión mayor de la LAN y utilizan una tecnología muy similar. Actualmente esta clasificación ha caído en desuso, normalmente sólo distinguiremos entre redes LAN y WAN.

Redes de Área Amplia (WAN)

Son redes que se extienden sobre un área geográfica extensa. Contiene una colección de máquinas dedicadas a ejecutar los programas de usuarios (hosts). Estos están conectados por la red que lleva los mensajes de un host a otro. Estas LAN de host acceden a la subred de la WAN por un router. Suelen ser por tanto redes punto a punto.

La subred tiene varios elementos:

- Líneas de comunicación: Mueven bits de una máquina a otra.
- Elementos de conmutación: Máquinas especializadas que conectan dos o más líneas de transmisión. Se suelen llamar encaminadores o routers.

Cada host está después conectado a una LAN en la cual está el encaminador que se encarga de enviar la información por la subred.

Una WAN contiene numerosos cables conectados a un par de encaminadores. Si dos encaminadores que no comparten cable desean comunicarse, han de hacerlo a través de encaminadores intermedios. El paquete se recibe completo en cada uno de los intermedios y se almacena allí hasta que la línea de salida requerida esté libre.

Se pueden establecer WAN en sistemas de satélite o de radio en tierra en los que cada encaminador tiene una antena con la cual poder enviar y recibir la información. Por su naturaleza, las redes de satélite serán de difusión.

SEÑAL ANALOGA

Una señal analógica es un tipo de señal generada por algún tipo de fenómeno electromagnético y que es representable por una función matemática continua en la que es variable su amplitud y periodo (representando un dato de información) en función del tiempo. Algunas magnitudes físicas comúnmente portadoras de una señal de este tipo son eléctricas como la intensidad, la tensión y la potencia, pero también pueden ser hidráulicas como la presión, térmicas como la temperatura, mecánicas, etc. La magnitud también puede ser cualquier objeto medible como los beneficios o pérdidas de un negocio.

En la naturaleza, el conjunto de señales que percibimos son analógicas, así la luz, el sonido, la energía etc, son señales que tienen una variación continua. Incluso la descomposición de la luz en el arcoiris vemos como se realiza de una forma suave y continúa.

Una onda senoidal es una señal analógica de una sola frecuencia. Los voltajes de la voz y del video son señales analógicas que varían de acuerdo con el sonido o variaciones de la luz que corresponden a la información que se está transmitiendo.

SEÑAL DIGITAL

La señal digital es un tipo de señal generada por algún tipo de fenómeno electromagnético en que cada signo que codifica el contenido de la misma puede ser analizado en término de algunas magnitudes que representan valores discretos, en lugar de valores dentro de un cierto rango.

Por ejemplo, el interruptor de la luz sólo puede tomar dos valores o estados: abierto o cerrado, o la misma lámpara: encendida o apagada (véase circuito de conmutación). Esto no significa que la señal físicamente sea discreta ya que los campos electromagnéticos suelen ser continuos, sino que en general existe una forma de discretizarla unívocamente.

Los sistemas digitales, como por ejemplo el ordenador, usan lógica de dos estados representados por dos niveles de tensión eléctrica, uno alto, H y otro bajo, L (de High y Low, respectivamente, en inglés). Por abstracción, dichos estados se sustituyen por ceros y unos, lo que facilita la aplicación de la lógica y la aritmética binaria. Si el nivel alto se representa por 1 y el bajo por 0, se habla de lógica positiva y en caso contrario de lógica negativa.

CODIGOS

Binario

El código binario es el sistema de representación de textos, o procesadores de instrucciones de ordenador, utilizando el sistema binario (sistema numérico de dos dígitos, o bit: el "0" y el "1"). En informática y telecomunicaciones, el código binario se utiliza con variados métodos de codificación de datos, tales como cadenas de caracteres, o cadenas de bits.


El código ASCII

pronunciado generalmente [áski], es un código de caracteres basado en el alfabeto latino tal como se usa en inglés moderno y en otras lenguas occidentales. Fue creado en 1963 por el Comité Estadounidense de Estándares (ASA, conocido desde 1969 como el Instituto Estadounidense de Estándares Nacionales, o ANSI) como una refundición o evolución de los conjuntos de códigos utilizados entonces en telegrafía. Más tarde, en 1967, se incluyeron las minúsculas, y se redefinieron algunos códigos de control para formar el código conocido como US-ASCII.

Full dúplex (dúplex)

Un simple ilustración de un sistema de comunicación full-duplex.
La mayoría de los sistemas y redes de comunicaciones modernos funcionan en modo dúplex permitiendo canales de envío y recepción simultáneos. Podemos conseguir esa simultaneidad de varias formas:
Empleo de frecuencias separadas (multiplexación en frecuencia)
Cables separados
Nota: No existen colisiones en Ethernet en el modo full-duplex.

Half dúplex (semidúplex)

Una simple ilustración de un sistema de comunicación half-duplex.
En ocasiones encontramos sistemas que pueden transmitir en los dos sentidos, pero no de forma simultánea. Puede darse el caso de una comunicación por equipos de radio, si los equipos no son full dúplex, uno no podría transmitir (hablar) si la otra persona está también transmitiendo (hablando) porque su equipo estaría recibiendo (escuchando) en ese momento. En radiodifusión, se da por hecho que todo duplex ha de poder ser bidireccional y simultáneo, pues de esta manera, se puede realizar un programa de radio desde dos estudios de lugares diferente.
Símplex
Sólo permiten la transmisión en un sentido. Un ejemplo típico es el caso de la fibra óptica; en estos casos se puede recurrir a sistemas en anillo o con doble fibra para conseguir una comunicación completa. Aunque en la actualidad ya existe la posibilidad de enviar y recibir señal a través de una sola fibra óptica pero en diferentes longitudes de onda.Una conexión semidúplex (a veces denominada una conexión alternativa o semi-dúplex) es una conexión en la que los datos fluyen en una u otra dirección, pero no las dos al mismo tiempo. Con este tipo de conexión, cada extremo de la conexión transmite uno después del otro. Este tipo de conexión hace posible tener una comunicación bidireccional utilizando toda la capacidad de la línea.
